今回は「パソコンのポート（端子）」についてのお話です。──と言っても、そんな堅苦しい話ではありません。
「この差込口、なんに使うの？」「昔のパソコンにしか付いてないアレ、今でも使えるの？」そんな疑問を解消できるように、写真＋解説付きの『ポート図鑑』を作ってみました。
目次

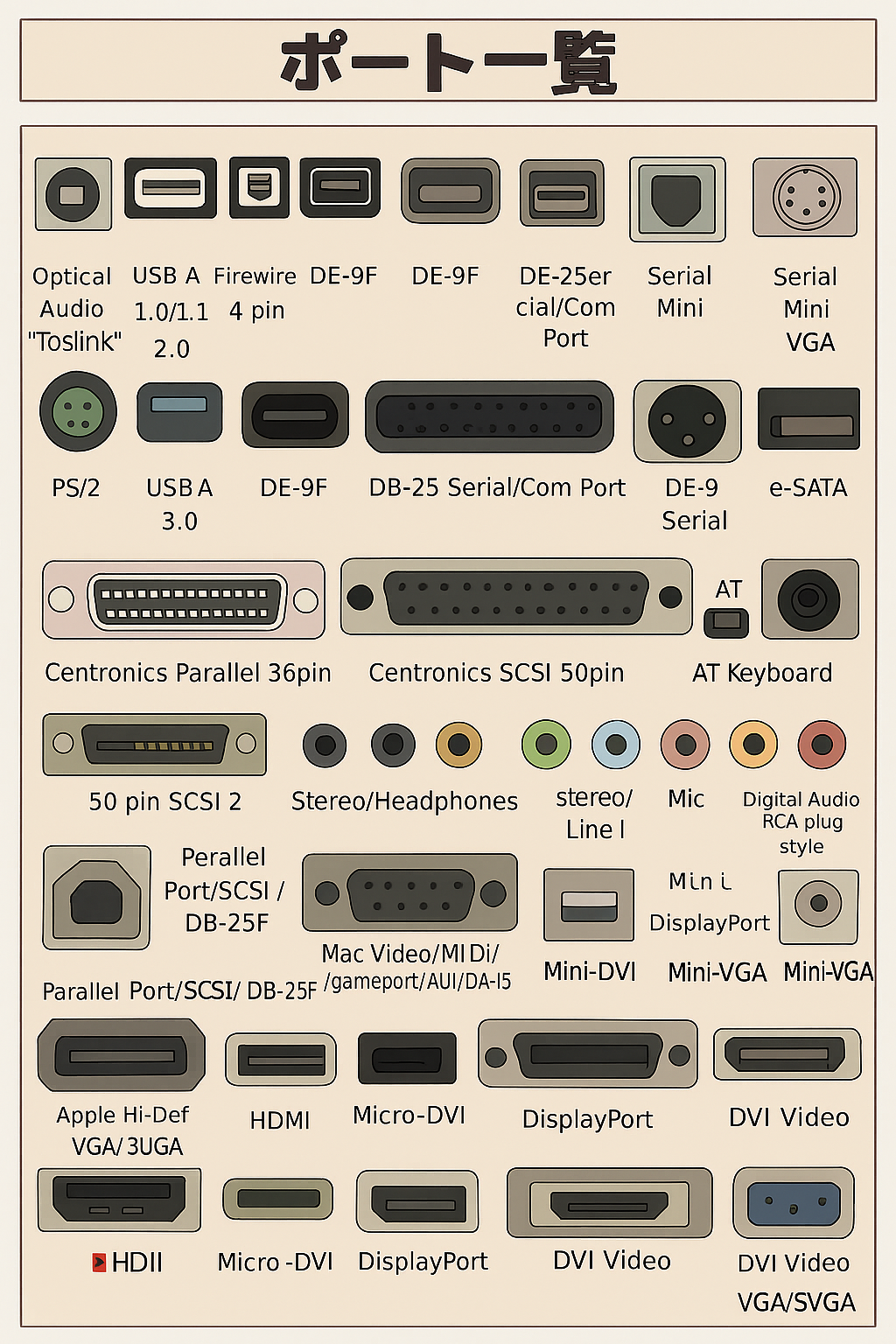

ポート一覧から見る「ポート」って何？
簡単に言えば、ケーブルを差し込むところのことです。
USBやHDMIなどが代表的ですが、実はそれ以外にも用途別に山のように存在します。
接続系ポート ― 見ればわかる、時代の流れ
| ポート名 | 用途 |
|---|---|
| USB A (1.0〜3.0) | キーボード・マウス・メモリなどの定番端子。3.0は青色。 |
| FireWire（1394） | 昔のDVカメラによく使われました。今はほぼ絶滅。 |
| LAN（RJ-45） | 有線インターネット接続用。今でも現役バリバリ。 |
| PS/2 | 古いマウスやキーボード用の丸い端子。色で見分けます。 |
▶ 一言コメント
「USBで繋がらない」と来店される方の中には、PS/2キーボードを無理やり刺そうとしていた…なんてことも。
映像出力系 ― モニターと仲良くするために
| ポート名 | 用途 |
|---|---|
| VGA（青い15ピン） | 古いモニターに多いアナログ接続。 |
| DVI / HDMI / DisplayPort | デジタル接続。HDMIはテレビでもよく見かけますね。 |
| Mini-DVI / Mini-VGA / Micro-DVI | MacBookや小型ノート向けの映像端子。ちょっとマニア向け。 |
▶ 一言コメント
DVIケーブルの方向が逆で「映らない！」と焦った方、何人も見てきました（笑）。
音声端子系 ― 音を出すための地味だけど大事な子たち
| ポート名 | 用途 |
|---|---|
| ステレオジャック（緑/青/ピンク） | 緑＝出力、青＝入力、ピンク＝マイク。 |
| 光デジタル（TOSLINK） | 高音質を求めるオーディオマニアにはおなじみ。 |
| RCA・S/PDIF | 古いステレオやAV機器でよく使われました。 |
▶ 一言コメント
音が出ない原因、意外と「イヤホン刺さってた」なんて落とし穴も多いです。
周辺機器・古の遺物たち
| ポート名 | 用途 |
|---|---|
| DB-25 / DE-9（シリアル/パラレル） | プリンター・工業機器など。今はあまり見かけません。 |
| SCSI | 外付けHDDなどのプロ向け高級機材用。 |
| Apple Desktop Bus (ADB) | 昔のMacのキーボード端子。今は完全に博物館行き。 |
▶ 一言コメント
「なんか古いパソコンで見たことあるなぁ」って言われるNo.1はDB-25。デカいのに使わない悲しき端子。
ゲーム＆特殊端子系
| ポート名 | 用途 |
|---|---|
| GamePort / MIDI / AUI（DA-15） | ゲームコントローラや音楽機材との接続に使われてました。 |
| Mini DisplayPort / Thunderbolt | MacBookや一部PCで使用される映像＆データ通信用ポート。 |
| F-Connector（同軸） | アンテナ端子。TVチューナー付きPCなどに。 |
「USB-C」が時代が主流な現代
今後はUSB-CやThunderboltといった、なんでもできる小さい端子が主流になっていくはずです。ただし、過去のパソコン修理をする私たちからすると、「どんなポートも見分けられるスキル」は宝物。ちょっとした知識が、データ救出や部品再利用に活きてくるんです。
今回の記事、懐かしさを感じた方も、逆に「こんなの初めて見た！」という方もいたのではないでしょうか？店舗では、こうした懐かしのポート”を実際に触れる機会もあるかもしれません。気になる方は、どうぞお気軽にご相談ください。
